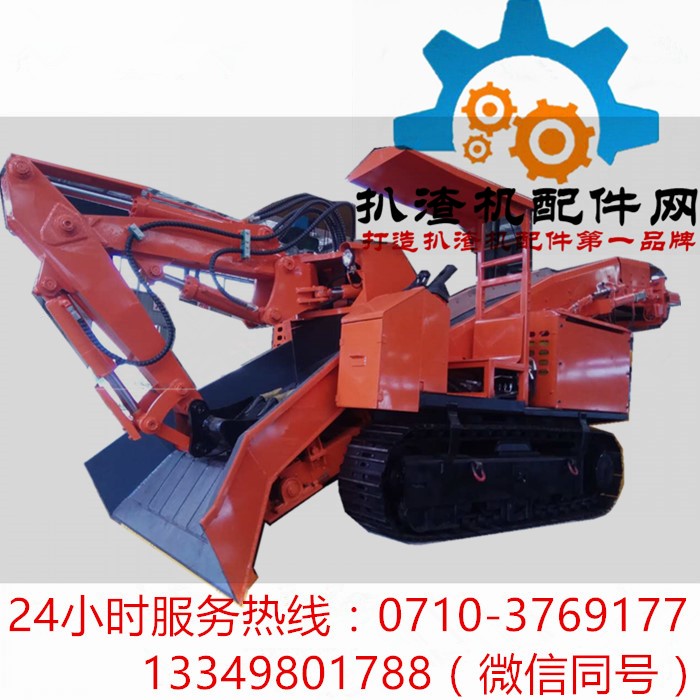

矿用挖掘式装载机(扒渣机)
履带刮板式系列 大坡度专用机型≤32度
■履带式挖掘装载机（俗名：扒渣机）是一种连续生产的高效率出矿设备，主要用于矿山岩巷、磷矿岩巷、铜矿岩巷、铁矿岩巷、半煤岩巷等矿山岩巷掘进、采矿及引水洞、铁路隧道施工和国防洞窟施工中的装载作业。该设备适用于小型断面，坡度+20°~-32°的巷道。
■本机靠履带推进铲取岩石并通过铲斗将石料扒进自身的刮板输送机，输送机从尾部将岩石卸入侧斜式矿车、箕斗、皮带机、梭式矿车等其他转载设备上去。同时可利用反铲挖掘臂扒取远处的岩石，也可以用铲斗来清理工作面和断面排险、掏水沟等。
■设备主要特点：采用电动全液压控制系统，电气系统采用降压起动方式，适用于长隧道工况施工；液压系统优化设计，主要动作采用先导阀控制，操作轻松简便，工作平稳无冲击，借鉴挖掘机成熟设计理念及配置，采用进口组件，多到精密滤油，风冷散热器；可以全断面装岩，不留死角，不需人工辅助清理工作面；运渣采用链条刮板式，输送运转平稳，排渣能力强，切采用半封闭式装配方式，维护方便。

整机概况

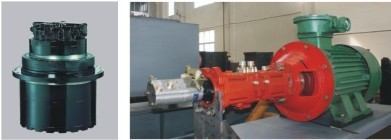

液压系统

---

---

■经几代产品不断的升级，液压系统整体设计合理。液压系统主要部件均采用国内外知名品牌，确保工作稳定性。
■液压系统采用二级控制，配备进口液压先导操纵杆，有良好的比例控制特点，操作轻松方便。
■液压系统可选配纯进口负载反馈系统。
■液压系统采用大功率风冷式散热器，确保整个系统工作油温恒定
■精密过滤器能有效地控制液压系统污染，以保护油泵及其它液压元件，提高液压系统的清洁度

工作臂

---

---

■通过现场更换大臂、小臂结构件能轻易地调整设备以适应不同工作断面的需求，扩大设备使用断面范围。
■采用独立龙门架与运输槽连接，很大地缩短了工作臂回转中心与上料口的距离，使臂的工作范围发挥到极限，同时提高了臂排险高度。
■耐磨型铲斗的斗底板、侧板以及加强板等部位均采用进口耐磨材料，减小斗侧壁摩擦阻力，降低损耗，提高了铲斗使用的耐久性；斗齿采用挖掘机专用锻造材料，互换性好。
■工作臂均采用大截面箱型设计，各主要受力部位均强化，应力集中部位均用厚钢板焊接加强，在高硬度石块作业时更加可靠。
■采用日本NSK回转衬套，极大地降低销轴和衬套的磨损，保养性更好。

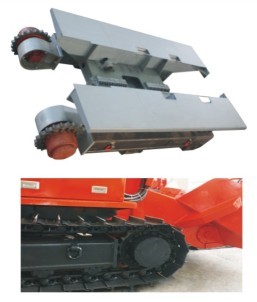

底盘

---

---

■行走液压马达采用前置安装，减小了导向轮在上坡时对张紧机构的负荷，提高了使用寿命。
■履带板采用高单齿板，抓地力强，增大与地面的摩擦，接地比压小，提高了爬坡能力和行走的稳定性。
■根据用户后配套的不同工况，可加宽履带内侧宽度、加高离地间隙。
■机架为箱型结构，钢性大，在大负荷情况下具有极好的抗弯、抗扭性能，大大增强了整机工作的稳定性，结构采用中间一分为二的形式，用高强度防锈螺栓连接，解决了因体积大影响井下运输困难。

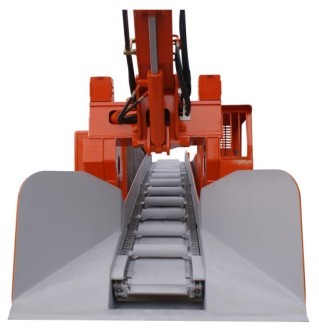

输送槽体

---

---

■高刚性材质焊接而成，同时采用进口耐磨底板，提高使用寿命。整个输送槽底板独特的弧线形的设计理念，确保硬度f≤18°的岩石正常输送。
■输送槽铲口的设计，充分发挥出集料、上料效果。槽为分节式，用高强度防锈螺栓连接，不会因长度影响下井问题。
■公司根据多年实地经验设计出六大类型的刮板，适应不同的工地情况。
■如果后配较大的出渣设备，可订做特殊输送槽（加高卸载高度和加长卸载距离），能使输送效果、效率达到最佳

驾驶室

---

---

■具有操作轻便、控制灵敏、工作可靠、称作安全等优点。有舒适的座椅，座椅靠背宽大，具有充分的支撑性，内装有自动收缩式安全带，踏脚空间比旧式增大，实现了舒适的操作空间。高强度钢板的驾驶室，坚固安全，抗负载和坠物能力极高。结构设计合理，具有全方位宽阔视野。

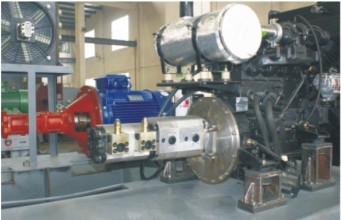

柴油动力

---

---

■柴油动力有两种形式，均使设备机动性更强，采用小功率柴油机仅供行走，    如果需要大功率柴油机供行走和工作，此形式需要用户特别提出。



创新：持续的产品创新与改进是我们永恒的主题

---

---

■公司聚集了一批矿山设备行业的精英，组建了一支专业的研发团队，引进、吸收、消化国内外先进的技术和工艺，率先研制出矿用挖掘式装载机，填补了国内狭小空间作业面无机械化操作的空白，研发能力处在国内同行业先进水平。

质量：卓越的质量保证是我们对客户忠贞的回报

---

■高标准、严要求、优品质是我们的质量理念，公司严格按照国家标准严格要求从原料进厂到产品销售过程的质量监控体系，坚持以信誉赢得市场，以品质求得发展，坚定不移的贯彻和落实“以品质打造品牌，以服务提升品牌”的品牌战略。

服务：无偿的技术支持是我们对用户不变的承诺

---

■客户要求的就是我们全力打造的、用户满意的是我们始终追求的，公司立足于湖北，面向全球，充分利用区域的人才优势和资源优势，为客户提供最优性价比产品，与客户组成长期合作伙伴，共同实现企业持续稳定发展。公司坚持以人为本的发展理念，以服务为核心，立志于矿山设备行业，为客户提供全天候、全方位的技术支持，客户的满意是对我们工作最大的支持和肯定。

整体解决方案

---

■根据市场的需求，公司率先在国内研究实施快速掘进配套方案。若客户提出要求，我司的工程师可到现场，根据实际工作条件为客户提供最佳的实施方案。

可维修性

---

■设备维护保养方便，维修点随手可及；静液压传动机构，轻松拆卸，便于维修；电器布线采用高等级防水防潮的线束，维修方便。

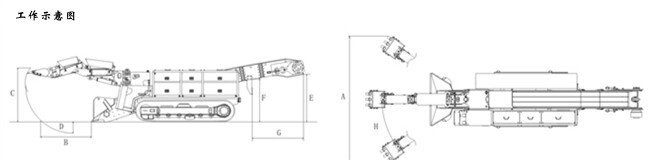

■主要技术参数Main Technical Parameter
NO.	项目		单位	60(加强型)	80(加强型)
1	装载能力 Load Capacity		M³/H	≈60	≈80
2	整机质量 Vehicle Weighe		KG	3050	3180
3	最小转弯半径 Minimum Turning Radius		MM	4500	5000
4	挖掘宽度 Excavation Width		MM	2700	2700
5	挖掘高度 Excavation Height		MM	1450	2020
6	挖掘深度 Excavation Deep		MM	350	350
7	挖掘距离 Excavation Distance		MM	1550	1520
8	卸载高度 Unloading Height		MM	1700(可加高)	1750(可加高)
9	卸载距离 Unloading Distance		MM	1650(可加长)	2000(可加长)
10	工作臂最大回转角度 Max Rotation Angel Of Working Arm		(°)	±35	±35
11	爬坡能力 Grade Ability		(°)	≤15(硬地面)	≤15(硬地面)
12	皮带速度 Leather Belt Speed		M/Min	48	48
13	行走速度 Walking Speed		KM/H	3	3
14	离地间隙 Minimun Clearance		MM	220	220
15	履带内侧宽度 Track The Inside Width		MM	900	1100
16	额定工作压力 Rated Working Pressure		Mpa	12.5	12.5
17	电机总功率 Motor Power		KW	30	30
18	最大过料尺寸 Largest Mineral Aggregate By Size		MM	500×440	600×450
19	适应巷道坡度 Adapt To The Roadway Slope		(°)	≤15	≤15
20	适应巷道最小断面 Adapt Roadway Lift Section		M	≥2.0×2.0	≥2.2×2.3
21	外形尺寸 Dimension	长 Length	MM	5000	5300
22		宽 Width	MM	1500	1700
23		高 Height	MM	1600	1700

注：以上参数仅供参考，可能与实际参数有所差异。
